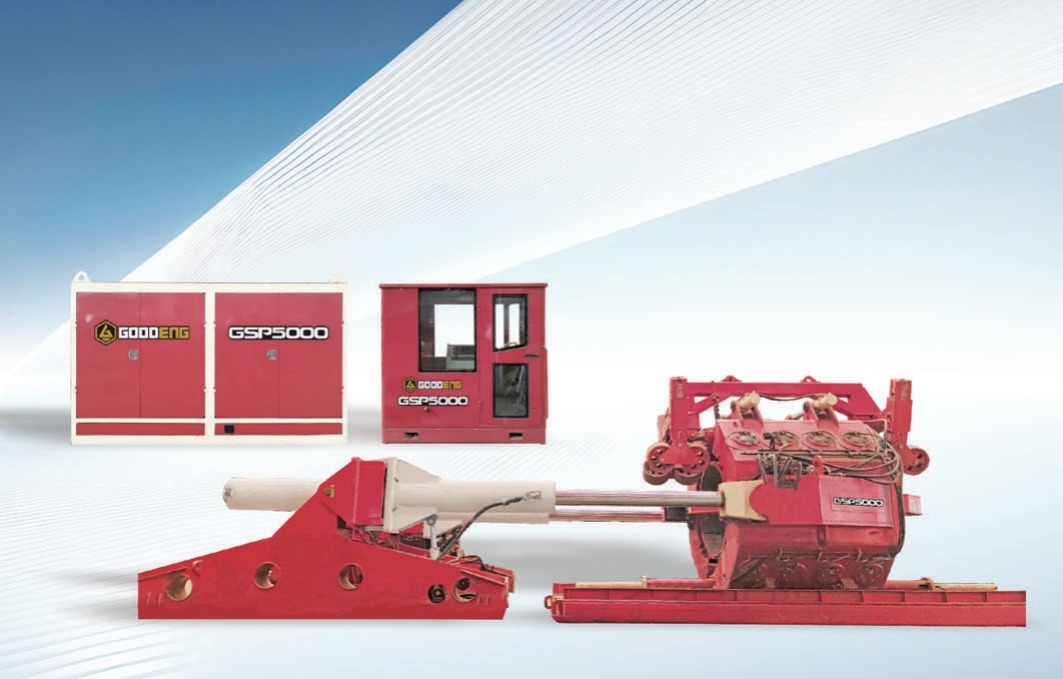

Goodeng GSP5000 propulsore per tubi, Goodeng propulsore per tubi,

"Goodeng Machine" GT5000 tubo propulsore svolge un ruolo importante in un punto chiave PetroChina Pipeline Bureau Bangladesh singolo punto di ormeggio progetto di incrocio direzionale vittoria complessiva

1. Profil del progetto

Nome del progetto:ProgettoAttracco a punto singolo in Bangladesh

Costruttore: China Petroleum Pipeline Engineering Co. Ltd.

Localizzazione del progetto: Mattbari, porto meridionale di Chittagong, Bangladesh:1220 metri

Caratteristica del progetto: ultimo progetto di trivellazione a direzione di sbarco nel sud del Bangladesh, progetto di ormeggio a punto singolo, di diametro 914 mm, spessore della parete 31.75 mm e una lunghezza di 1580 metri, ha creato la più grande costruzione di diametro e lunghe distanze per le imprese cinesi nel campo della trivellazione direzionale di attraversamenti terrestri e marittimi.

Condizioni geologiche: condizioni geologiche complesse, geologia della sabbia.

Difficoltà ingegneristiche: attraversamento da terra a mare, molto innovativo e impegnativo; geologia della sabbia, buchi di grande qualità facilmente collassabili;elevata temperatura locale e piovoso e Fani forte attacco di piattaforma e altre condizioni meteorologiche estreme.

Attrezzature da costruzione:Propulsore per tubi Goodeng GT5000

2Selezione delle proposte tecniche

Esistono alcuni problemi pratici, quali il limitato spazio di funzionamento di pre-posizionamento, la scarsa stabilità delle prestazioni del sistema di fango dell'acqua di mare,ripresa dello stress del ripiegamento del tubo di trivellazione offshore e collasso facile del foro nella geologia dello strato di sabbiaSulla base di un'esperienza di successo di incrocio nella fase iniziale,l'unità di costruzione finalmente sceglie l'"arma di sicurezza e sicurezza" di grande direzionale di perforazione di costruzione Goodeng "GT5000 tubo propulsore per portare l'assistente pullback.

3- Attuazione del programma tecnico

3.1 Determinazione della posizione del propulsore di tubo GT5000

Attraverso i due bracci idraulici del tubo thruster(angolo di lavoro del tubo thruster-15°-5°), lo strumento GPS è stato utilizzato per localizzare il tubo thrusternella posizione assiale della conduttura a punto scoperta.

3.2 Impostazione dell'ancora di terra del GT5000Propulsore per tubi

Poiché la forza massima di spinta e di ritiro prodotta dalla macchina di spinta del tubo è di 5080 kN,il propulsore del tubo deve essere fissato su una base solida per risolvere la forza dalla macchina al sedile quando spingere il tuboL'ingegnere del servizio post-vendita di Goodeng's ha personalizzato una scatola di ancoraggio in acciaio con lunghezza 6 000 mm, larghezza 4 000 mm, altezza 2 000 mm per il propulsore del tubo.il tubo di acciaio viene utilizzato per impilare intorno a 6-8 metri di profondità per aumentare la forza di ancoraggio.

3.3 Installazione del propulsore a tubo GT5000

L'ingegnere del servizio post-vendita di Goodeng ha installato il propulsore del tubo sulla scatola di ancoraggio e ha regolato la posizione del propulsore del tubo in base al diametro del tubo di traino posteriore.

(5)PreparazioneRiduzione

Considerando l'influenza del punto di ingresso del tubo sul foro e l'altezza del propulsore del tubo, l'angolo di ingresso nel foro e l'angolo di inclinazione del tubo di acciaio sotto l'azione del peso,il tubo prefabbricato è sollevato con il cesto sospeso della gru (gruvola a tubi), e l'angolo richiesto viene sollevato con la macchina di spinta del tubo per garantire l'ingresso liscio del tubo nel foro con l'angolo di scoperta progettato.

4Processo di applicazione e effetto

Alle 2 del pomeriggio dell'11 maggio,2019, l'ultimo progetto di trivellazione direttiva di sbarco nel sud del Bangladesh è iniziato.il tubo non è stato spostato, quindi è stato deciso di utilizzare il propulsore del tubo GT5000 per aiutare.ogni tubo di trivellazione è stato trainato con una forza di spinta, la forza di ritiro è compresa tra 1000-3500 KN, la distanza tra 1-3 m ogni volta Alle 03:00 del 17 maggio 2019, dopo 145 ore, la lunghezza totale di 1580 metri è stata completata per il ritiro.In questo momento, l'ultimo progetto di trivellazione direttiva di sbarco nel sud del Bangladesh è stato completato con successo.

5. Riassunto

The successful completion of the last landing directional drilling project in the south of Bangladesh single point mooring project has accumulated valuable experience for the complex environment directional crossing project and set up an industry exampleSegna anche il progresso tecnologico delle imprese cinesi nel campo della trivellazione direzionale di attraversamenti terrestri e marittimi.che sarà di elevata efficienza, facile da usare e altre caratteristiche umanizzate per la grande costruzione di trivellazione direzionale.
